Medidor Calidad Potencia y facturación

SEL 735 Medidor Calidad de la potencia y facturacion

Garantice la exactitud de medición de facturación: supere los requisitos de las clases de exactitud 0.1 según ANSI C12.20 y 0.1 S según IEC 62053-22 con medición de energía bidireccional de cuatro cuadrantes completos. Muchas de las nuevas instalaciones de medición, como la generación distribuida, operan en un amplio intervalo de corriente. El SEL-735 brinda reportes exactos sobre la energía, incluso en presencia de armónicos y formas de onda distorsionadas, y proporciona alta exactitud en un intervalo de operación extendido. El SEL-735 cumplirá con los requisitos de exactitud de clase 0.1 durante toda su vida útil de servicio.

Compensación de los errores en los transformadores de instrumentos: mejore la exactitud de la medición mediante la compensación de los errores en los transformadores de instrumentos. El SEL-735 interpola seis puntos de calibración definidos por el usuario y corrige los errores de tarifa y fase en todo el intervalo de medición. Usted puede reducir los costos de reemplazo y mantenimiento si compensa cada transformador de instrumentos individualmente.

Automatice la lectura de datos (tiempo de uso): capte la demanda basada en tarifas y el consumo de energía, que se configuran con un calendario definido por el usuario. Mediante un cronograma definido por el usuario, se envía una indicación al medidor para que realice una acción en particular en un momento específico, como una lectura propia o un restablecimiento de la demanda. Usted puede aplicar la medición del tiempo de uso para facturar el consumo en distintas tarifas según la temporada, el tipo de día y la hora del día.

Mida y brinde reportes sobre indicadores confiables de la calidad de la energía: asegure medidas exactas y confiables mediante la norma IEC 61000-4-30 clase A de cumplimiento de la calidad de la potencia. Puede dimensionar los alimentadores de manera adecuada, proteger los equipos y planificar mejoras mediante indicadores de calidad de la potencia para mantenimiento predictivo. El SEL-735 mide armónicos, interarmónicos, parpadeo, factor de potencia, perturbaciones de voltaje, factor K y otros indicadores clave que contribuyen a la calidad de la potencia.

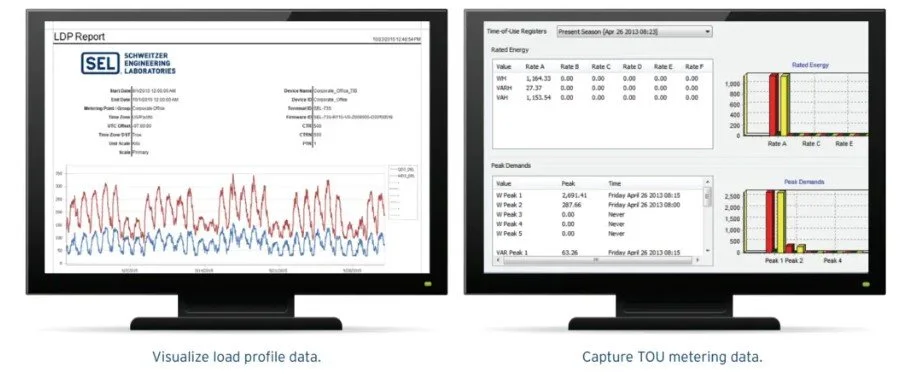

Datos de perfil de carga: recopile datos de facturación con un registrador de perfil de carga fácil de usar que captura años de datos. Los registradores de perfil de carga independientes del SEL-735 permiten el registro simultáneo del medidor y de la calidad de energía de hasta 512 canales analógicos durante un período de 20 años como máximo. El SEL-735 puede promediar tendencias, mínimos, máximos, cambios e instantáneas a una tasa de hasta cada tres segundos.

Capture formas de onda y active registros: registre hasta 10,000 eventos de oscilografía asociados a condiciones de activación programables, tales como una interrupción de voltaje. Asimismo, usted puede captar señales de corriente y voltaje en tiempo real en dominios de tiempo y frecuencia con la funcionalidad de oscilografía Wave View.

Registro de caída, aumento e interrupción de voltaje (VSSI): habilitado de fábrica, el registrador de VSSI crea marcas de tiempo en desvíos de voltaje con hasta 4 ms de resolución y registra de manera indefinida con una velocidad de muestreo adaptativa. Entre los ajustes, se incluyen umbrales de activación del ±3 por ciento al ±100 por ciento del valor real y una duración de grabación automática que depende de la longitud del desvío del voltaje.

Optimización de la puesta en servicio, las pruebas y el uso diario: vea mediciones de cantidad en tiempo real, diagramas de fasores, formas de onda de voltaje y corriente y más con la interfaz intuitiva del medidor con pantalla táctil siempre encendida. Navegue rápidamente entre aplicaciones y carpetas, cree contraseñas complejas y configure ajustes sin la necesidad de conectar una computadora portátil. Aumente la velocidad de las pruebas de exactitud mediante la visualización de señales instantáneas, energía acumulada y pulsos de prueba.
